Che cosa è la fusione a cera persa dell'alluminio

Alluminio colata di investimento è un processo di produzione di precisione che crea parti metalliche complesse versando alluminio fuso in stampi ceramici ricavati da modelli in cera. Il processo prende il nome dal "rivestimento" (rivestimento) di un modello in cera con materiale ceramico per creare uno stampo altamente dettagliato. Una volta fusa la cera, si ottiene un guscio ceramico cavo che riproduce perfettamente ogni dettaglio del modello originale.

Questo metodo produce parti in alluminio con superfici eccezionalmente lisce e precisioni dimensionali entro ±0.003 pollici per pollice. Non vedrete linee di separazione o segni di sbavatura perché lo stampo in ceramica è un pezzo unico, non due metà pressate insieme.

Il processo di fusione a cera persa dell'alluminio

. processo di microfusione trasforma un modello in cera in un componente di precisione in alluminio attraverso sette passaggi critici:

1. Creazione di modelli: Un modello in cera preciso viene creato iniettando la cera in uno stampo metallico, stampando in 3D con materiali fondibili o intagliando a mano. Questo modello è leggermente sovradimensionato per tenere conto del ritiro dell'alluminio durante il raffreddamento.
2. Assemblea dell'albero: Più modelli in cera vengono fissati a un canale di colata centrale per formare una struttura ad "albero". Questa disposizione consente di fondere più parti in un unico lotto, migliorando l'efficienza.
3. Rivestimento del guscio: L'insieme di cera viene ripetutamente immerso in una sospensione ceramica e ricoperto con particelle di sabbia fine. Ogni strato deve asciugare prima dell'applicazione successiva, formando un robusto guscio ceramico spesso in genere 5-8 strati.
4. Rimozione della cera: L'insieme rivestito in ceramica viene riscaldato in autoclave o in forno a 200-375 °F. La cera si scioglie e fuoriesce completamente, lasciando uno stampo in ceramica cavo che cattura ogni dettaglio del modello originale.
5. Colpo di proiettili: Lo stampo vuoto in ceramica viene cotto a temperature che raggiungono i 1,800-2,000 °F. Questa fase brucia ogni residuo di cera e rinforza il guscio in ceramica per resistere all'alluminio fuso.
6. Versare il metallo: L'alluminio fuso a circa 1,300 °C viene versato nello stampo in ceramica preriscaldato. Lo stampo caldo garantisce il corretto flusso del metallo in sezioni sottili e previene gli shock termici che potrebbero rompere la ceramica.
7. Finitura: Dopo il raffreddamento, il guscio ceramico viene rimosso per rivelare la fusione in alluminio. I componenti vengono tagliati dalla materozza, i punti di iniezione vengono levigati e vengono applicate le lavorazioni meccaniche o i trattamenti superficiali necessari.

Vantaggi della fusione a cera persa in alluminio

• Geometrie complesse senza assemblaggio: La fusione a cera persa produce forme complesse in un unico pezzo, che con altri metodi richiederebbero più parti e saldature. È possibile realizzare fusioni con pareti sottili fino a 0.060 pollici, canali di raffreddamento interni e sottosquadri impossibili da realizzare con stampi in due parti.
• Superior finitura superficiale: I pezzi escono dallo stampo con una finitura superficiale di 125 micro-pollici o superiore, eliminando spesso la necessità di lavorazioni secondarie. La superficie liscia, come da fusione, riduce i costi di finitura del 50-75% rispetto a colata in sabbia.
• Eccezionale precisione dimensionale: Le tolleranze standard sono di ±0.003 pollici per pollice, con alcune fonderie che raggiungono ±0.002 pollici su dimensioni critiche. Questa precisione consente di fondere direttamente nel pezzo loghi, numeri di parte e dentellature fini.
• Produzione di forme quasi nette: Le fusioni a cera persa richiedono in genere il 90% di lavorazioni meccaniche in meno rispetto ad altri metodi di fusione. Questa riduzione della rimozione di materiale consente di risparmiare tempo, ridurre gli sprechi e abbassare i costi di produzione complessivi.
• Componenti leggeri ma resistenti: La densità dell'alluminio è solo un terzo di quella dell'acciaio, rendendo i componenti microfusi ideali per applicazioni aerospaziali e automobilistiche. Il processo preserva l'eccellente rapporto resistenza/peso dell'alluminio, aggiungendo al contempo flessibilità di progettazione.
• Resistenza naturale alla corrosione: L'alluminio forma uno strato protettivo di ossido che previene la ruggine senza bisogno di ulteriori rivestimenti. Questa protezione integrata rende i pezzi microfusi adatti all'uso in ambienti marini e per applicazioni esterne.

Svantaggi della fusione a cera persa dell'alluminio

• Limitazioni di dimensioni e peso: I componenti di peso superiore a 75 kg diventano poco pratici a causa dei limiti di resistenza del guscio ceramico e delle difficoltà di manipolazione. I componenti più grandi richiedono la fusione in sabbia o altri metodi che possano supportare una massa maggiore.
• Tempi di consegna lunghi: La consegna standard richiede dalle 8 alle 12 settimane dall'ordine ai componenti. Ogni nuovo progetto richiede la realizzazione di modelli e la convalida del processo, il che prolunga i tempi di produzione iniziali.
• Gli stampi monouso aumentano gli sprechi: Ogni fusione distrugge lo stampo in ceramica, generando 2-3 libbre di rifiuti ceramici per libbra di fusione in alluminio. Sebbene la cera possa essere riciclata, lo smaltimento della ceramica aumenta i costi di produzione.
• Restano i vincoli progettuali: Lo spessore minimo della parete è in genere di 1.5-2 mm, e fori molto profondi o rapporti lunghezza-diametro estremi potrebbero non riempirsi correttamente. I nuclei per le caratteristiche interne devono essere sufficientemente resistenti da resistere al processo di fusione.
• Processo complesso in più fasi: La microfusione prevede la creazione di modelli, la costruzione del guscio, la fusione, la colata e la finitura in più reparti. Ogni fase richiede competenze e attrezzature specifiche, aumentando il rischio di difetti.

Tipi di alluminio utilizzati nella fusione a cera persa

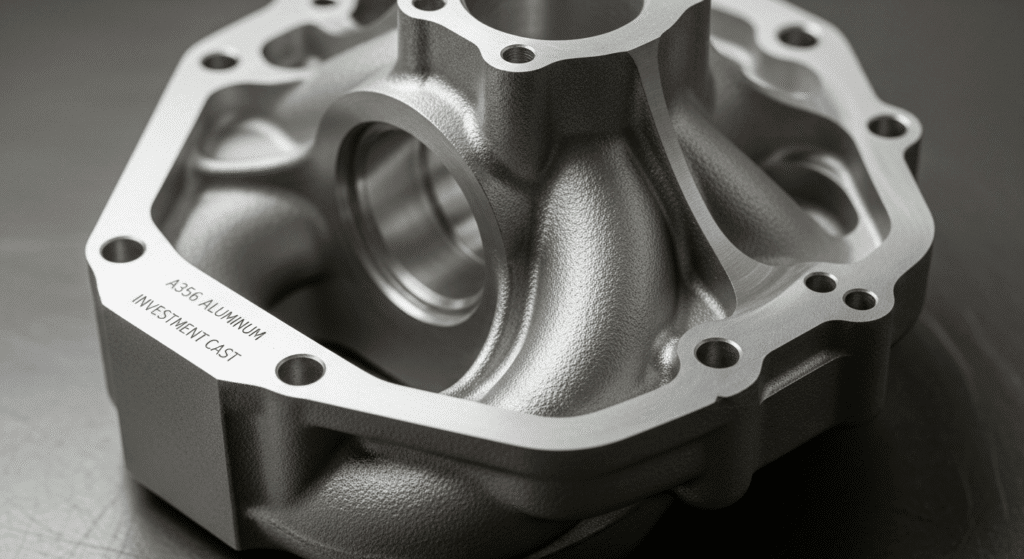

• A356 Alluminio: La lega per microfusione più diffusa, che offre un'eccellente fluidità per forme complesse e buone proprietà meccaniche. Questa lega silicio-magnesio offre una resistenza alla trazione di 34,000 psi e un allungamento del 3-5% dopo il trattamento termico T6.
• A357 Alluminio: Versione premium dell'A356 con controlli chimici più rigorosi e un contenuto di ferro inferiore per applicazioni aerospaziali. Offre una resistenza alla trazione di 45,000 psi con una migliore resistenza alla fatica per i componenti critici.
• 319 alluminio: Lega multiuso contenente silicio e rame, che offre una buona colabilità e una resistenza moderata a 31,000 psi. Comunemente utilizzata per componenti automobilistici come collettori di aspirazione e alloggiamenti delle pompe.
• 713 alluminio: Lega di zinco-rame specificamente sviluppata per la microfusione con fluidità superiore per sezioni sottili. Raggiunge una resistenza alla trazione di 35,000 psi senza trattamento termico, risparmiando sui tempi di lavorazione.
• 242 alluminio: Lega ad alta temperatura che mantiene la resistenza fino a 400 °C per componenti di motori e sistemi di scarico. Contiene rame e nichel per proprietà migliorate alle alte temperature.
• 535 Alluminio (Almag 35): Lega a base di magnesio che offre un'eccezionale resistenza alla corrosione per applicazioni marine. Fornisce una finitura superficiale lucida e anodizzabile per parti decorative.

Tipi di trattamenti termici utilizzati nella fusione a cera persa

• Trattamento termico T6: Trattamento termico di solubilizzazione a 1000 °F seguito da tempra in acqua e invecchiamento artificiale a 310 °F per 8 ore. Questo processo raddoppia la resistenza del getto ed è standard per le leghe A356 e A357.
• Trattamento termico T5: Solo invecchiamento artificiale, senza trattamento di soluzione, applicato a getti raffreddati da temperature elevate. Fornisce un moderato miglioramento della resistenza con una distorsione minima per parti dimensionalmente critiche.
• Trattamento termico T4: Trattamento di soluzione e invecchiamento naturale a temperatura ambiente per migliorare duttilità e formabilità. Utilizzato quando i pezzi richiedono una successiva formatura o quando è richiesto il massimo allungamento.
• Trattamento termico T7: Trattamento di invecchiamento che sacrifica una certa resistenza meccanica in cambio di una migliore stabilità dimensionale e resistenza alla corrosione sotto sforzo. Comune per i componenti aerospaziali che operano in ambienti corrosivi.
• Ricottura (tempra O): Ricottura completa a 775 °C per ottenere la massima duttilità per operazioni di formatura gravose. Riduce la resistenza al minimo ma consente ampie deformazioni senza cricche.
• Stress Relief: Trattamento a bassa temperatura (400-450 °C) per ridurre le tensioni residue senza alterare le proprietà meccaniche. Applicato dopo la lavorazione meccanica per prevenire distorsioni nei componenti di precisione.

Applicazioni ed esempi comuni

• Componenti aerospaziali: Pale di turbine, giranti e gruppi di alloggiamenti, dove ogni grammo conta. La fusione a cera persa produce componenti aeronautici con spessori di parete di 0.040 pollici, impossibili da lavorare meccanicamente.
• Dispositivi medici: Manici per strumenti chirurgici, impianti di prova ortopedici e componenti di apparecchiature diagnostiche. La finitura superficiale liscia soddisfa rigorosi requisiti igienici senza necessità di lucidatura aggiuntiva.
• Parti di armi da fuoco: Gruppi di scatto, componenti del cane e alloggiamenti del ricevitore che richiedono tolleranze precise. La microfusione cattura dettagli di zigrinatura e incisione direttamente nel metallo.
• Parti di prestazioni automobilistiche: Giranti per turbocompressori, collettori di aspirazione personalizzati e componenti per sospensioni leggere. I team di corse utilizzano la microfusione per progetti unici, senza ricorrere a costose attrezzature.
• Dissipatori di calore elettronici: Geometrie complesse delle alette e configurazioni di perni che massimizzano la superficie di raffreddamento. La microfusione crea soluzioni di gestione termica con canali interni impossibili da lavorare.
• Corpi valvola industriali: Corpi pompa e componenti di controllo del flusso con passaggi interni lisci. La finitura superficiale grezza di 125 RMS o superiore garantisce un flusso ottimale del fluido senza necessità di lavorazioni meccaniche.
• Hardware marino: Bitte, componenti per verricelli e accessori di coperta resistenti alla corrosione dell'acqua salata. Lo strato di ossido naturale dell'alluminio e la superficie liscia della fusione garantiscono decenni di durata.

Confronto con altri metodi di fusione

Domande frequenti

Quali dimensioni di componenti possono essere realizzate con la fusione a cera persa di alluminio?

Le fusioni a cera persa in alluminio variano in genere da pochi grammi fino a 75 kg. Sono possibili pezzi più piccoli di una moneta o più grandi di una ruota di un'auto, sebbene la maggior parte della produzione si aggiri tra 1 e 20 kg.

Quanto tempo richiede il processo di fusione a cera persa?

Il processo completo, dal modello in cera al pezzo finito, richiede dai 5 ai 7 giorni per gli ordini standard. La preparazione iniziale degli utensili e l'approvazione del primo articolo richiedono dalle 4 alle 8 settimane in più per i nuovi progetti.

La fusione a cera persa può produrre caratteristiche interne?

Sì, la microfusione può creare passaggi interni, canali di raffreddamento e sezioni cave utilizzando anime in ceramica. Queste anime vengono posizionate nel modello in cera e rimangono in posizione anche dopo la fusione della cera.

Quali finiture superficiali sono possibili direttamente dalla fusione a cera persa?

La finitura superficiale del getto grezzo varia da 60 a 125 RMS senza operazioni secondarie. Ulteriori finiture come granigliatura, vibratura sbavaturaoppure la sbiancatura chimica può raggiungere 30 RMS o più.
